Reloj de Sol Ecuatorial de Saldaña      (Lat: 42º30’58”N, Log: 4º44’19”W)

Fundamentos

El funcionamiento del reloj de sol se basa en el movimiento rotacional de la Tierra alrededor del Astro Rey, el Sol. El periodo de rotación  es aproximadamente de 24 horas (15º/hora).

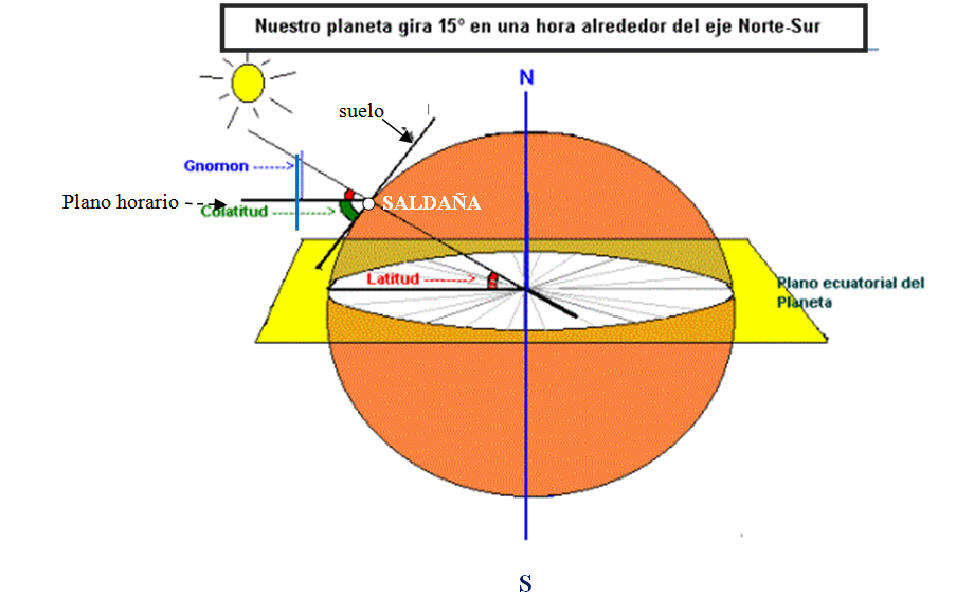

El movimiento de rotación hace que en todo plano ecuatorial (paralelo al ecuador) la sombra de un gnomon[1] paralelo a eje de rotación terrestre se desplace 15º cada hora.

En el reloj de sol ecuatorial el plano horario es paralelo al ecuador; el gnomon es perpendicular a éste y está orientado según dirección Norte-Sur. De esta forma el gnomon forma un ángulo con el suelo igual a la latitud del lugar (42º30’58” en Saldaña), siendo paralelo al eje de la Tierra y apuntado por la noche a la Estrella Polar.

Interpretación horaria:

La hora Solar no es la misma que la hora oficial o legal. Para obtener la hora oficial a partir de la hora solar tendremos que añadir 3 correcciones.

Hora Oficial =  Hora Solar+ Corrección 1+ Corrección 2+ Corrección 3

Corrección 1= Cambio horario estacional

Corrección 2= Corrección geográfica (Tiempo que “tarda” el sol desde meridiano de Greenwich a Saldaña 4,7º)=+19min

Corrección 3= La ecuación de tiempo: el día oficial dura 24 horas, en cambio el solar (tiempo entre el mediodía solar de un día y el siguiente) varía dependiendo de la posición de la Tierra en su órbita. Para corregir esta diferencia se tiene que sumar o restar el tiempo que se obtiene de la siguiente gráfica a partir de la fecha:

Ejemplos: a) 10 Agosto:  +2hora+19min+6min=2hora y 25min      b) 10 Noviembre: +1hora+19min-16min=1 hora y 3min
